一．概述

手動鎖緊桿計數器適用于石油行業閘板防噴器手動鎖緊旋轉圈數的計數，也可用于其它行業的手輪旋轉圈數計數。其在利用轉盤旋緊手動鎖緊裝置的同時，計數器準確記錄旋轉圈數，并通過旋轉圈數確定閘板防噴器開啟（解鎖）、關閉（鎖緊）程度的實時狀態，方便進行后續的防噴器開關作業。該計數器能有效解決現場因手動鎖緊裝置狀態不明確導致無法確認防噴器開關狀態的問題。

二．主要技術指標

1. 精度等級：0.5級

2 規格：0～36圈

3.測量方式：手動隨動測量

4.旋轉方向：順時針旋轉遞增，逆時針旋轉遞減

5. 環境溫度：-40℃～+70℃

三．結構及工作原理

計數器主要由外殼、重錘塊、齒輪傳動機構等組成。

計數器采用一套齒輪傳動機構，當外殼轉動時指針隨即跟著一起轉動，指針用于指示表殼轉動的角度（小于一圈），當表殼旋轉一周時，計數表指數變化1，即指示表殼轉動的整圈數。表盤轉動到某一位置的圈數為：整數圈數+非整圈讀數。

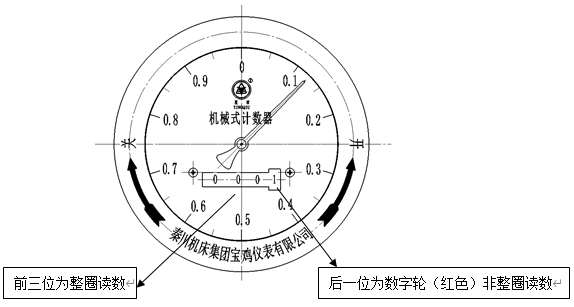

讀數示意：

機械指示讀數 = 計數表上的整圈讀數 + 指針轉動指示的讀數

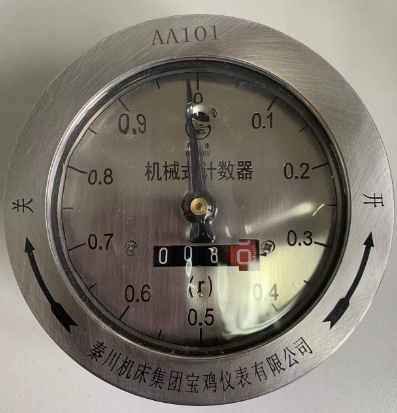

數字指示讀數 = 計數表上的整圈讀數 + 數字輪（紅色）非整圈讀數

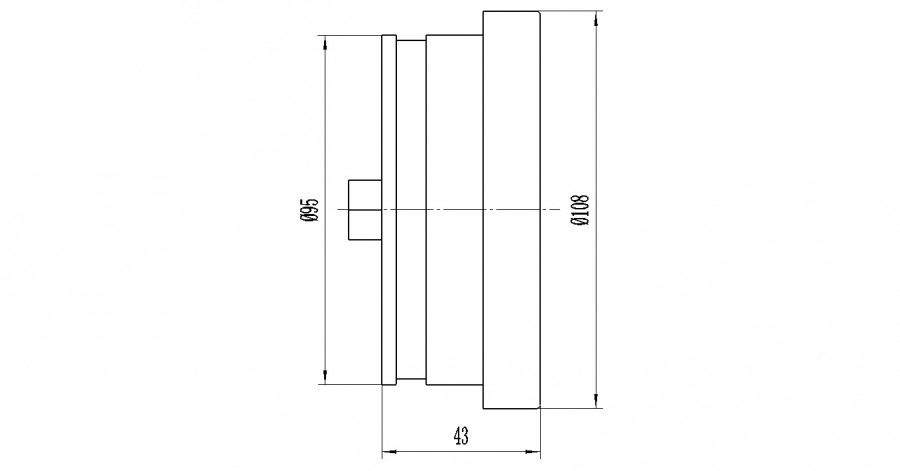

四．外形尺寸
